TOMIX 4292 E&S方式貨物駅セット｜ホーム寸法と別売品、拡張方法を確認

まず広いプレートが本体。線路や貨車は別に用意する

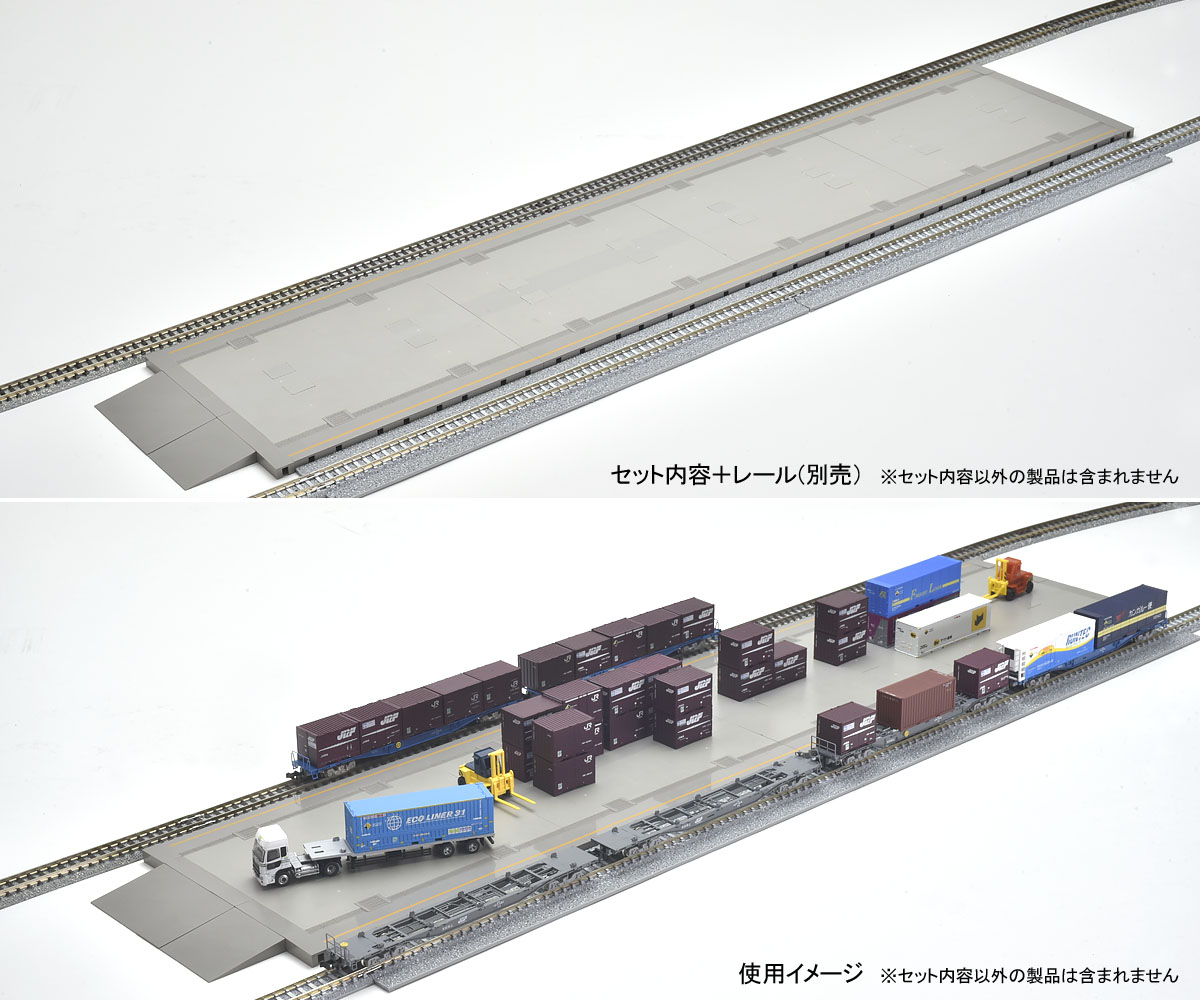

公式の上下2段の写真は、上がプレートを組み合わせた状態に別売レールを添えた例、下がコンテナや車両を置いた使用例です。灰色の広い平面、線路寄りの黄色い線、端のスロープが、貨物駅らしい荷役スペースを形にしています。下のような貨車やトラックまで届くと考えないようにします。

E&Sは発着線荷役方式のこと。列車が到着・出発する線路でコンテナの荷役を行う貨物駅をイメージした製品です。模型では、線路と並行したホームへコンテナを置き、列車の停車場所と荷物を扱う場所の関係を表現できます。実際にコンテナを自動で積み替える装置を含む商品ではありません。

メーカーはレールパターンBとの組み合わせを例に挙げています。4292だけで周回運転用の線路や電源がそろうわけではないため、車両と走行環境を持っている人が、その横へ貨物駅の情景を追加する選び方に向きます。

560mmの長さと、奥行き拡張・取り付け台座を読む

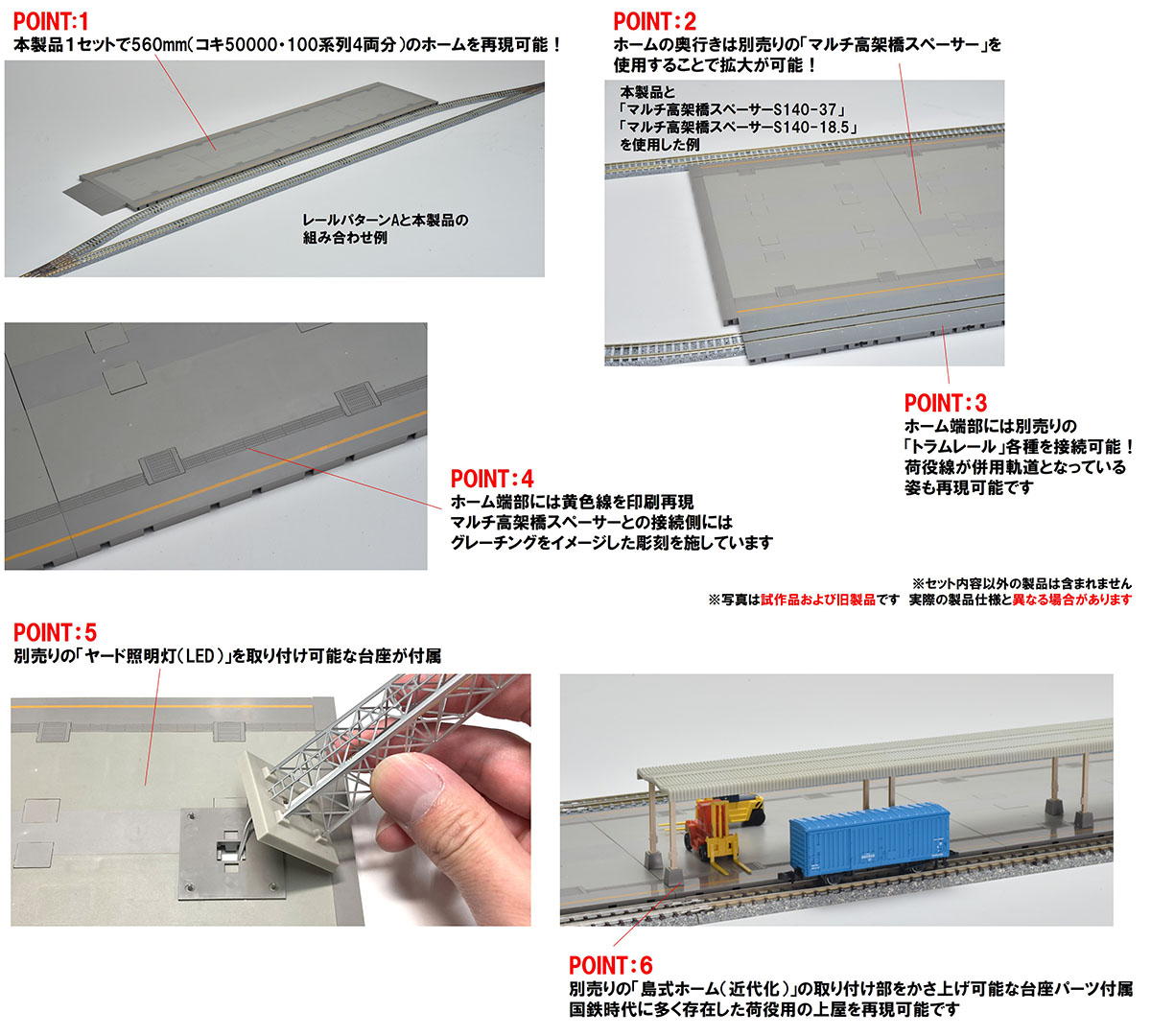

注釈付きの公式資料では、1セットのホーム長を560mmとし、コキ50000・100系の4両分を目安に示しています。S280レール2本分という長さの基準も公式本文にあります。手持ちの貨車すべてが4両収まる保証へ広げず、編成の実際の長さと照合します。

ホーム端には黄色い線を印刷し、スペーサーとの接続側にはグレーチングをイメージした彫刻があります。奥行きは別売スペーサーで増やせますが、最初から最大に広げる前に、置くコンテナや作業車の面積と線路との間隔を決めると、増設する方向を選びやすくなります。

同じ資料には、ヤード照明灯用の台座や、ホーム屋根の取り付け部をかさ上げする部品の使い方も写っています。付くのは設置に使う台座・かさ上げ部品であり、写真の照明灯や屋根が全部同梱されるという意味ではありません。必要な別売品は公式の関連製品・オプション欄と説明書で照合します。

箱の4292を確認し、完成例とセット内容を分ける

箱の表には品番4292とE&S方式貨物駅セットの名称があり、プレートの組み立て例とコンテナを並べた情景が描かれています。購入先の大きな写真がこの箱や完成例の場合も、商品名と品番を照合してから、含まれる物を確かめます。

箱にはレールが付属しない旨の案内も見えます。敷地を作るプレートと、そこを走る貨物列車や作業用車両は別々に選ぶ構成です。新品・中古のいずれでも、4292という品番だけで判断せず、ホーム端やスペーサー、スロープ等の部品がそろっているかを販売先で確認します。

箱裏の部品一覧・寸法図・シールを購入後の準備に使う

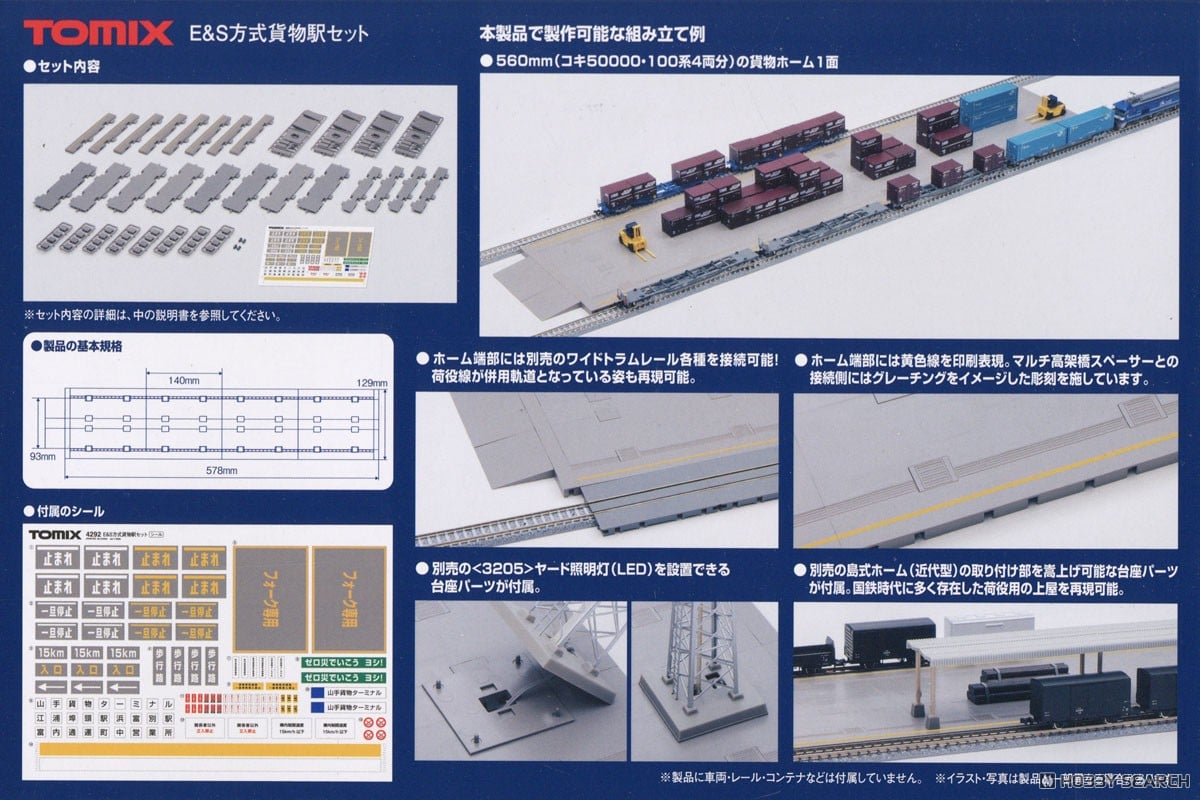

箱裏の写真にはセット内容、基本寸法の図、路面表示用のシール、別売品を使った組み合わせ例がまとめられています。メーカー本文ではホーム端プレートと2種類のマルチ高架橋スペーサー、ホームエンド・スロープ、穴埋めパーツ、トラムレールジョイントを挙げています。

ホームとして再現できる約130×560mmと、線路・端部を含めて机上に必要になる範囲は分けて考えます。箱の図には端部を含む寸法表示もあるため、スロープや線路の接続部が台の端へはみ出さない余地を取ります。周囲に手を入れて車両を載せる場所や、配線を通す場所も別に確保します。

シールには停止位置などの路面表示があり、灰色の面へ用途の違いを付けられます。すべてを先に貼るのではなく、列車・コンテナ・車両の配置を決めてから貼付位置を説明書で確認すると、置いた物で表示が隠れることを減らせます。

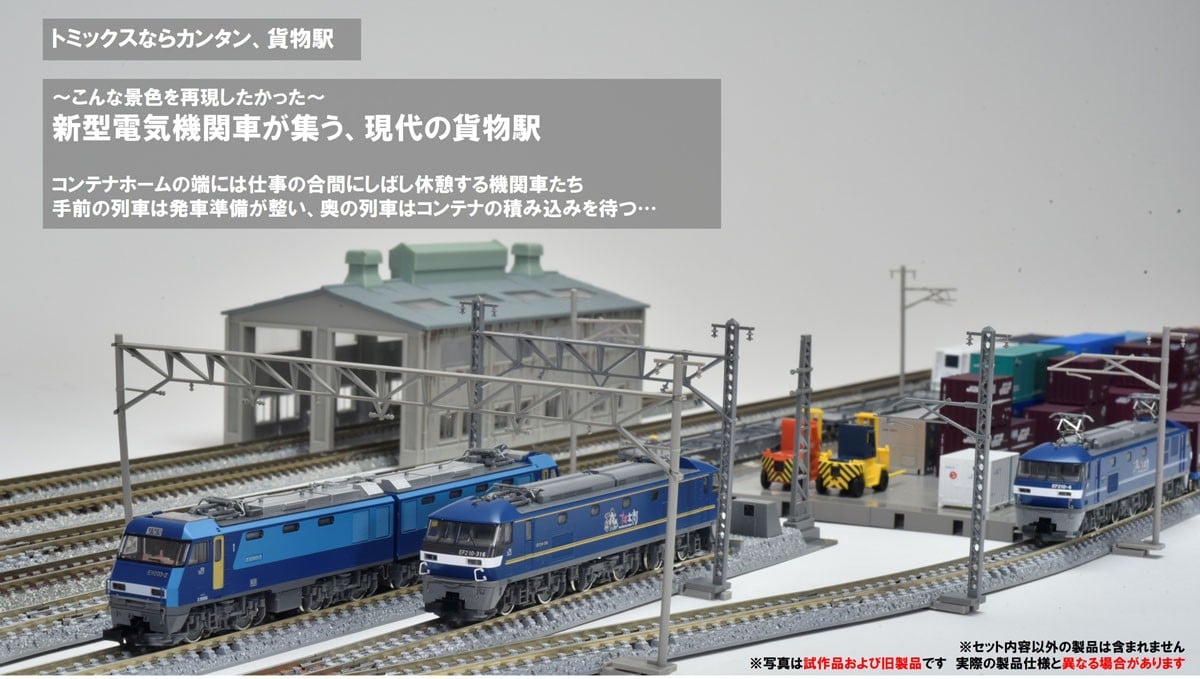

現代の貨物駅の例。建物・架線柱・車両は完成セットではない

この配置例は、ホームの周囲へ架線柱や建物、機関車、コンテナなどを組み合わせた情景です。4292で作る荷役面が線路の間に入り、駅全体の一部分を受け持つことが分かります。写真内の他製品はセット内容ではないという注記があります。

実際の電化されたE&S方式では、荷役時に架線への電力供給を停止できる仕組みがあるとメーカーが説明しています。これは実物の方式の説明で、4292に架線の給電制御機構が付属するという案内ではありません。模型の走行電源や配線は、使用する線路・機器の取扱説明書に従います。

車両を多く並べたい場合は、ホームだけでなく、隣接線の有効長や分岐の位置も確認します。まず手持ちの線路へ本体の寸法を当てはめ、次に貨車を止める位置と荷物を置く面積を決める順序なら、写真の全製品を一括購入せずに必要な物を選べます。

行き止まり式の貨物ホームにも、別売部品との組み合わせで使う

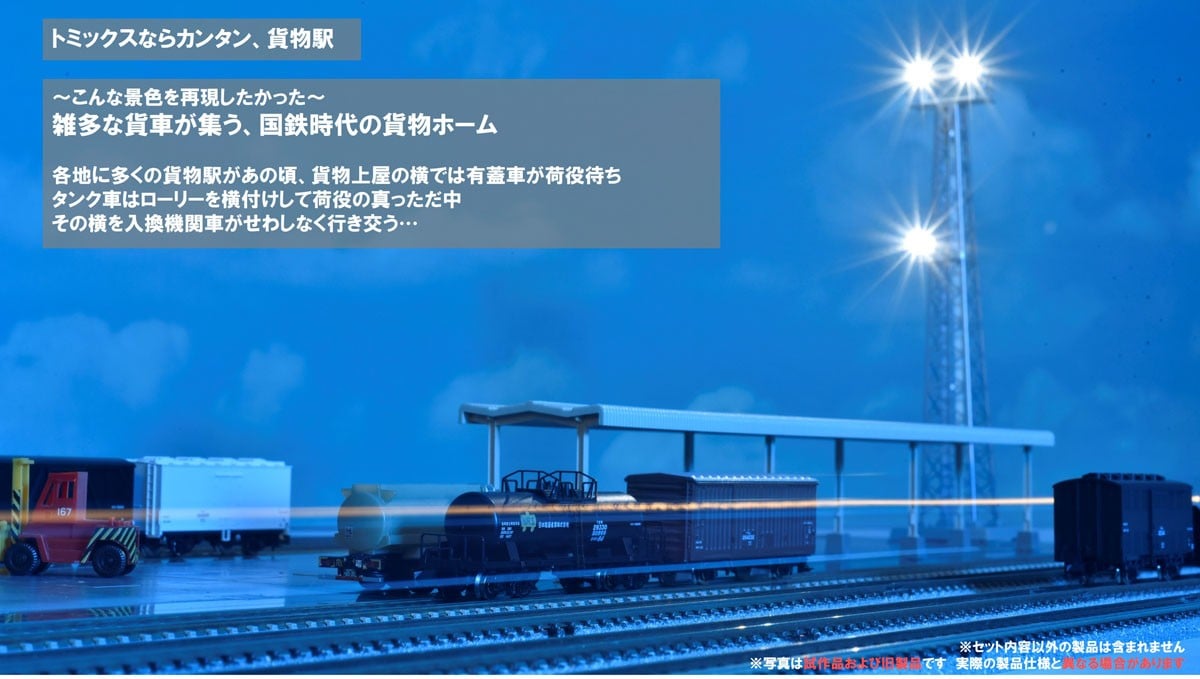

夜間の配置例では、ホームの屋根や照明灯、貨車などを加え、国鉄時代をイメージした貨物ホームを表現しています。4292は現代のE&S方式だけに限定された固定の完成風景ではなく、プレートを使った組み合わせを考えるための製品です。

メーカーはホーム端プレートへ別売S70・S140トラムレールを接続でき、線路部分が舗装された行き止まり式の貨物ホームも再現できるとしています。また、別売のホーム屋根をかさ上げする部品も収録。線路や屋根の品番と必要数は、作りたい配置に合わせて確認します。

この夜景の明るさは撮影された使用例です。4292自体に照明灯・電源・貨車が付くという意味ではありません。昼の貨物駅にするか、屋根や照明を足した景色にするかを先に決めると、追加する物と設置場所を整理できます。
